使用MTVerseXR SDK实现VR串流

2024-9-23

1、概述

MTVerseXR SDK 是摩尔线程GPU加速的虚拟现实（VR）流媒体平台，专门用于从远程服务器流式传输基于标准OpenXR的应用程序。MTVerseXR可以通过Wi-Fi和USB流式将VR内容从Windows服务器流式传输到XR客户端设备, 使相对性能低的VR客户端可以使用高性能图形服务器的渲染能力。

2、环境准备

MTVerseXR SDK包括服务器驱动程序、客户端SDK和示例客户端应用程序。Windows上运行的服务端和VR头盔内的应用程序共同实现了Windows系统（边缘云）的SteamVR与VR头盔客户端的连接。

2.1 MTVerseXR 服务器驱动

运行平台要求

系统：x86 CPU + Windows10
显卡：摩尔线程MTT S80, MTT S70, 驱动程序 v240.50或更新版本
软件：SteamVR
基于OpenXR的Windows VR应用

2.2 MTVerseXR 客户端SDK

客户端SDK目前只支持Android系统。包含头文件、Android so库文件和资源文件，通过AAR的方式提供。

3、服务器驱动安装和启动

安装SteamVR：
- 下载并安装Steam（https://store.steampowered.com/about/）
- 在Steam中安装SteamVR
安装运行时库
- 下载并安装vc_redist.x64.exe（https://aka.ms/vs/17/release/vc_redist.x64.exe）
安装Vulkan驱动:
- 依次运行 VulkanRT-1.3.261.1-Installer.exe 和 VulkanSDK-1.3.261.1-Installer.exe 安装Vulkan
- 链接如下：
  https://sdk.lunarg.com/sdk/download/1.3.261.1/windows/VulkanRT-1.3.261.1-Installer.exe
  https://sdk.lunarg.com/sdk/download/1.3.261.1/windows/VulkanSDK-1.3.261.1-Installer.exe
安装 MTVerseXR驱动:
- 以管理员权限运行 MTVerseXRSetup-v1.0.0.exe 安装程序；
- 按照安装向导的步骤进行安装，在最后一页，记得勾选“注册驱动”。如果未勾选注册驱动，可以通过以管理员权限运行安装目录下的 driver_install.bat 文件来完成注册；
- 重启计算机
启动SteamVR
- 确认MTVerseXR驱动启用，查看SteamVR 【设置】-【启动/关闭】-【管理加载项】-【MTXR_VHMD】选项是开启状态(如果【设置】页面没有【启动/关闭】，点击【设置】页面的左下角【高级设置】下方的【显示】)

4、客户端开发指南

基于Client SDK 开发App的C++部分大致框架如下：

int main() {

   MySetupGLES3-2
   MySetupXRSession

   MySetupDeviceDesc(&ddesc);
   MySetupCallbacks(&callbacks);
   MySetupReceiverDesc(&rdesc, ddesc, callbacks)

   MTXRCreateReceiver();
   MTXRConnect();

   while (!*exiting*) {
      MyPlatformEventHandling();
      if (client_state < connected) {
         MyRenderConnectionProgress();
      }
      else if (client_state == connected) {
         UpdateTrackingState();
         MTXRFetchFrame()
         MTXRRenderFrame(framesFetched);
         MTXRReleaseFrame()
      }
      else {
         MyHandleDisconnect();
         exiting = true;
      }
   }

   MTXRDestroyReceiver()
}

请注意，此处的UpdateTrackingState是伪代码中更新位姿回调的占位符。在UpdateTrackingState中，可以处理头盔、手柄的位姿和手柄事件，保存最新的位姿信息，在回调中更新。

Java部分需要在Activity的onCreate中调用MTXRClient.init 初始化客户端SDK组件。
SDK同时提供了工具类MTXRServerDiscover和MTXRUSB。其中MTXRServerDiscover用于探测局域网中的MTVerseXR Server，MTXRUSB用于打开USB配件模式的文件描述句柄，具体参考示例代码。

4.1 引用SDK包

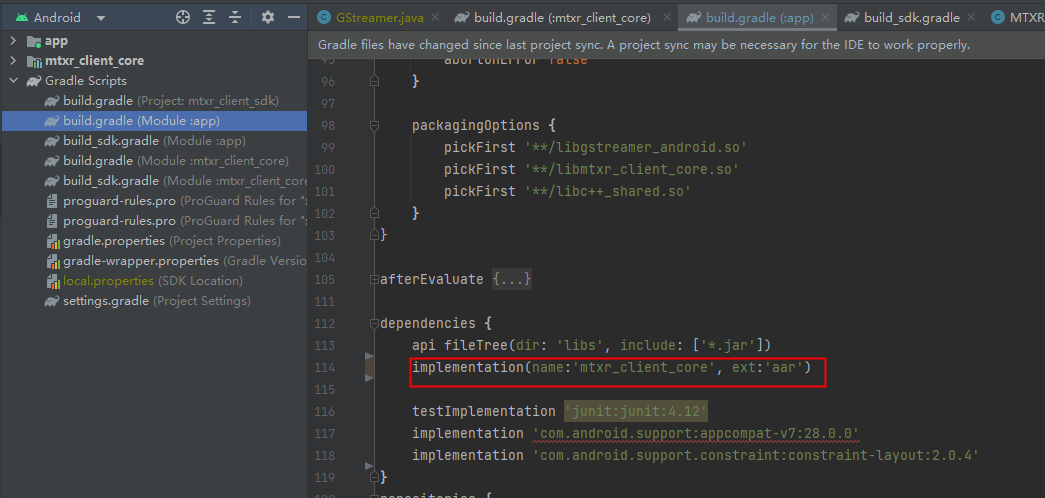

在app的gradle中添加aar依赖。

手动或者使用gradle脚本解压aar文件后，在CMakeLists或者Android.mk中引用SDK的头文件和so文件。解压后头文件的路径为assets\include， so的路径为jni\arm64-v8a。

4.2 初始化

Java部分的初始化：

在App MainActivity的onCreate中调用 MTXRClient.init 完成。

protected void onCreate(Bundle savedInstanceState) {
    setContentView(R.layout.xr);
    // 初始化MTXRClient
    MTXRClient.init(getBaseContext());

    // do super first, as that sets up some native things.
    super.onCreate(savedInstanceState);

    boolean usMic = false;
    enableMicrophone(usMic);
    ……
}

C++部分初始化：

OpenGLES 3.2上下文环境初始化（SDK目前仅支持OpenGLES环境下的显示，版本要求>=3.2）；
OpenXR Sessioin环境初始化（非必须通过OpenXR）；
获取设备相关参数填充MTXRReceiverDesc的成员变量，包括：显示分辨率、刷新率、音频接收状态等；
设置MTXRClientCallbacks中需要的回调函数，包括GetTrackingState（必须实现以同步最新的位姿和手柄输入）和GetHapticCallback（手柄震动反馈）；
调用MTXRCreateReceiver 创建Receiver对象，用于和服务器端通信的重要对象；
调用 MTXRConnect（Wifi连接）或者MTXRConnectUSB（USB连接）连接服务器。

void XRScene::Start(const std::string& serverIp, int fd, bool enableMic) {
  m_desc.deviceDesc.posePollFreq = 0;

  m_desc.clientCallbacks.GetTrackingState = [](void *context, MTXRVRTrackingState *trackingState) {
    reinterpret_cast<XRScene*>(context)->GetTrackingState(trackingState);
  };
  m_desc.clientCallbacks.ReceiveMicrophoneData = NULL;
  m_desc.clientCallbacks.GetHapticCallback = [](void* context, MTXRHapticFeedback *haptic) {
      XRScene* that = reinterpret_cast<XRScene*>(context);
      if (NULL != that->m_haptic_callback && NULL != that->m_context) {
        that->m_haptic_callback(that->m_context, haptic);
      }
  };
  ……
  m_desc.deviceDesc.receiveAudio = true;
  m_desc.clientContext = this;
  m_desc.requestedVersion = MTXR_VERSION_DWORD;
  m_desc.deviceDesc.sendAudio = enableMic;
  if (enableMic) {
    m_desc.clientCallbacks.ReceiveMicrophoneData = [](void* context, unsigned char* data, int size)->bool {
      return reinterpret_cast<XRScene*>(context)->ReceiveMicrophoneData(data, size);
    };
  }

  MTXRError ret = MTXRCreateReceiver(&m_desc, &m_receiver);
  if (MTXRError_Success == ret) {
    if (fd > 0) {
      MTXRConnectUSB(m_receiver, fd);
    } else {
      MTXRConnect(m_receiver, serverIp.c_str());
    }
  }
}

4.3 主循环

MTVerseXR客户端App的主循环中需要根据当前的状态做出不同的行为。

Receiver未创建：显示一些交互UI，比如服务器的IP地址，让用户可以选择不同的连接方式。
未连接到服务器：显示加载提示，告知用户正在连接服务器。
成功连接到服务器：开始接收服务器传输的音视频数据。
有可用的视频帧：判断当前是否有可用的视频帧，根据结果显示最新的视频或者缓存的视频帧。
连接断开：用户主动断开连接后，应用需要清理相关资源。

渲染服务器视频流步骤:

获取可用视频帧：调用MTXRFetchFrame获取当前可用视频数据。

void XRScene::BeginFrame(int64_t predictedDisplayTime, const MTXRVRTrackingState& pose, const std::vector<XrView>& xrViews, bool showPerfUI) {
  {
    std::lock_guard<std::mutex> guard(m_poseLock);
    m_xrState = pose;
  }

  ……
  m_xrFrame = std::make_shared<MTXRFramesFetched>();
  MTXRFetchFrame(m_receiver, m_xrFrame.get(), predictedDisplayTime, 0);
}

渲染视频帧：MTXRFetchFrame成功后，调用MTXRRenderFrame显示当前最新视频帧，否则跳过绘制或者显示之前的缓存。注意需要在激活GLES 3.2上下文环境的渲染线程中调用。

void XRScene::RenderFrame(const XrCompositionLayerProjectionView &layerView, int viewId) {
  MTXRPosef pose;
  pose.position = {layerView.pose.position.x, layerView.pose.position.y, layerView.pose.position.z};
  pose.orientation = {layerView.pose.orientation.x, layerView.pose.orientation.y, layerView.pose.orientation.z, layerView.pose.orientation.w};

  MTXRFovf fov = {layerView.fov.angleLeft, layerView.fov.angleRight, layerView.fov.angleUp, layerView.fov.angleDown};

  MTXRRenderFrame(m_receiver, m_xrFrame.get(), viewId == 0 ? MTXRFrameMask_Left : MTXRFrameMask_Right, &pose, &fov);
}

void RenderView(int viewID,
                XrTime predictedDisplayTime,
                std::shared_ptr<XRScene> xrScene,
                const XrCompositionLayerProjectionView &layerView,
                const XrSwapchainImageBaseHeader *swapchainImage,
                int64_t swapchainFormat) override {
  glBindFramebuffer(GL_FRAMEBUFFER, m_swapchainFramebuffer);

  const XrSwapchainImageOpenGLESKHR* swapchainImageGLES = reinterpret_cast<const XrSwapchainImageOpenGLESKHR *>(swapchainImage);
  const uint32_t colorTexture = swapchainImageGLES->image;

  glViewport(static_cast<GLint>(layerView.subImage.imageRect.offset.x),
             static_cast<GLint>(layerView.subImage.imageRect.offset.y),
             static_cast<GLsizei>(layerView.subImage.imageRect.extent.width),
             static_cast<GLsizei>(layerView.subImage.imageRect.extent.height));

  glFrontFace(GL_CW);
  glCullFace(GL_BACK);
  glDisable(GL_CULL_FACE);
  glEnable(GL_DEPTH_TEST);

  const uint32_t depthTexture = GetDepthTexture(colorTexture);

  glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, colorTexture, 0);
  glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_TEXTURE_2D, depthTexture, 0);

  // Clear swapchain and depth buffer.
  glClearColor(BackgroundColor[0], BackgroundColor[1], BackgroundColor[2], BackgroundColor[3]);
  glClearDepthf(1.0f);
  glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

  if (xrScene) {
    xrScene->RenderFrame(layerView, viewID);
  }
  glBindFramebuffer(GL_FRAMEBUFFER, 0);

  // Swap our window every other eye for RenderDoc
  static int everyOther = 0;
  if ((everyOther++ & 1) != 0) {
    ksGpuWindow_SwapBuffers(&window);
  }
}

释放视频帧：绘制完成后，需要调用MTXRReleaseFrame通知MTVerseXR SDK内部释放和回收视频资源。

void XRScene::EndFrame() {
  MTXRReleaseFrame(m_receiver, m_xrFrame.get());
  m_xrFrame = nullptr;
}

4.4 资源清理

退出客户端应用前，需要调用MTXRDestroyReceiver释放MTVerseXR的相关资源。

备注

相关安装包、源码可以通过开发者社区下载：摩尔线程开发者 | Moore Threads (mthreads.com)
