从框架到 Kernel：在 MUSA 上用 Torch Profiler、MSYS 与 MCU 分级调优

本文不是一篇只展示最终数字的“跑分记录”，而是一套可以复制执行的调试流程。我们会在 MTT S5000 上跑通一个 Hugging Face BERT 模型，依次用 Torch Profiler、Moore Perf System（msys）和 Moore Perf Compute（mcu）定位不同层级的问题，再实施 batching 与 FP16 优化，最后用无 Profiler 基准和数值误差验证收益。

先看结果

在 google/bert_uncased_L-2_H-128_A-2、seq_len=128、每轮处理 64 条样本的条件下：

• 逐样本串行 FP32：450.34 samples/s
• Batch FP32：28065.69 samples/s
• Batch FP16：28607.44 samples/s
• 最终相对基线提升：63.52x
• Batch 场景峰值显存：64.86 MiB → 33.05 MiB
• FP32/FP16 输出余弦相似度：0.99999913

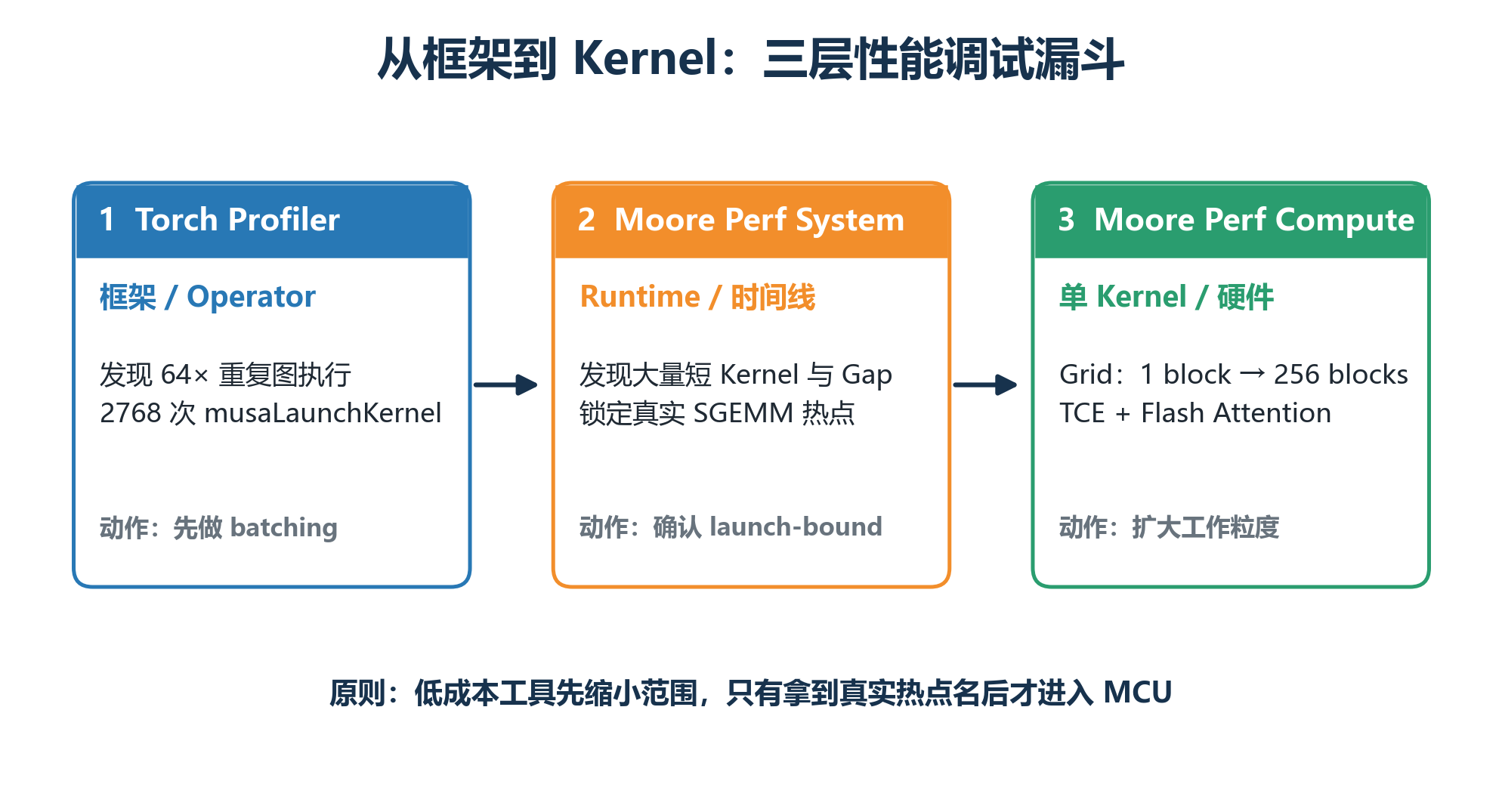

更重要的是，三个工具给出了能互相验证的证据链：

1. Torch Profiler 发现 aten::linear 和 attention 被重复调用 64 倍。
2. MSYS 发现大量短 Kernel、Launch Gap，并给出真实热点 Kernel 名。
3. MCU 发现基线热点只有 1 个 block，而优化后有 256 个 blocks。

因此，本次性能问题的根因不是“某个 GEMM Kernel 写坏了”，而是工作粒度太小，硬件没有被铺开。

1. 环境与前提

本文使用的真实环境：

• Python：3.10.12
• PyTorch：2.9.0
• torch_musa：2.9.0
• GPU：MTT S5000
• Moore Perf System：1.8.0
• Moore Perf Compute：1.3.0
• Transformers：5.14.1
• 模型：google/bert_uncased_L-2_H-128_A-2
• 下载：https://huggingface.co/google/bert_uncased_L-2_H-128_A-2

你需要满足：

• 机器能访问 MUSA 设备；
• 已安装 torch、torch_musa、msys、mcu；
• 至少预留 1 GB 磁盘空间保存 Trace 和报告。MSYS JSON/REP 可能达到数百 MB。

检查版本和设备：

python - <<'PY'
import platform
import torch
import torch_musa

print("python:", platform.python_version())
print("torch:", torch.__version__)
print("torch_musa:", getattr(torch_musa, "__version__", "unknown"))
print("musa_available:", torch.musa.is_available())
print("device_count:", torch.musa.device_count())
print("device_name:", torch.musa.get_device_name(0))
print("device_properties:", torch.musa.get_device_properties(0))
PY

msys --version
mcu --version
mcu --list-sections

本文环境中 mcu --list-sections 返回三个默认可用 Section：

SpeedOfLight
LaunchStats
MemoryWorkloadAnalysis

安装 Transformers：

python -m pip install transformers

本文使用的模型为 google/bert_uncased_L-2_H-128_A-2（Tiny BERT，2 层、Hidden Size 128）。官方下载页：https://huggingface.co/google/bert_uncased_L-2_H-128_A-2 。若 Hugging Face 直连不稳定，可使用镜像 https://hf-mirror.com/google/bert_uncased_L-2_H-128_A-2 ，或设置：

export HF_ENDPOINT=https://hf-mirror.com
export HF_HUB_DISABLE_XET=1

下载完成后，正式测试切换为离线模式，避免网络抖动污染结果：

export HF_HUB_OFFLINE=1

2. 准备可重复的推理脚本

创建实验目录：

mkdir -p ~/musa_profile_lab/results
cd ~/musa_profile_lab

保存下面的脚本为 bert_infer.py：

import argparse
import json
import os
import time
from pathlib import Path

os.environ.setdefault("HF_HUB_DISABLE_XET", "1")

import torch
import torch_musa  # noqa: F401
from transformers import AutoModel

MODES = {
    "serial-fp32": (False, torch.float32),
    "batch-fp32": (True, torch.float32),
    "batch-fp16": (True, torch.float16),
}


def parse_args():
    p = argparse.ArgumentParser()
    p.add_argument(
        "--model",
        default="google/bert_uncased_L-2_H-128_A-2",
    )
    p.add_argument("--mode", choices=MODES, default="serial-fp32")
    p.add_argument("--batch-size", type=int, default=64)
    p.add_argument("--seq-len", type=int, default=128)
    p.add_argument("--warmup", type=int, default=3)
    p.add_argument("--iterations", type=int, default=10)
    p.add_argument("--torch-profile", action="store_true")
    p.add_argument("--trace", default="")
    p.add_argument("--seed", type=int, default=2026)
    p.add_argument("--pre-delay", type=float, default=0.0)
    return p.parse_args()


def make_inputs(model, batch_size, seq_len, device, seed):
    gen = torch.Generator(device="cpu").manual_seed(seed)
    vocab = int(model.config.vocab_size)
    input_ids = torch.randint(
        100,
        vocab,
        (batch_size, seq_len),
        generator=gen,
        dtype=torch.long,
    )
    attention_mask = torch.ones(
        (batch_size, seq_len),
        dtype=torch.long,
    )
    return input_ids.to(device), attention_mask.to(device)


def forward_workload(
    model,
    input_ids,
    attention_mask,
    batched,
):
    if batched:
        with torch.profiler.record_function(
            "batched_bert_forward"
        ):
            return model(
                input_ids=input_ids,
                attention_mask=attention_mask,
            ).last_hidden_state


    pieces = []

    with torch.profiler.record_function(
        "serial_bert_forward"
    ):
        for i in range(input_ids.shape[0]):
            pieces.append(
                model(
                    input_ids=input_ids[i:i + 1],
                    attention_mask=attention_mask[i:i + 1],
                ).last_hidden_state
            )
    return torch.cat(pieces, dim=0)


def main():
    args = parse_args()
    batched, dtype = MODES[args.mode]
    device = torch.device("musa:0")

    model = AutoModel.from_pretrained(
        args.model,
        local_files_only=False,
    )
    model.eval().to(device)
    if dtype == torch.float16:
        model.half()

    input_ids, attention_mask = make_inputs(
        model,
        args.batch_size,
        args.seq_len,
        device,
        args.seed,
    )

    with torch.inference_mode():
        for _ in range(args.warmup):
            output = forward_workload(
                model,
                input_ids,
                attention_mask,
                batched,
            )
        torch.musa.synchronize()

        if args.pre_delay:
            time.sleep(args.pre_delay)

        profile = None
        if args.torch_profile:
            activities = [
                torch.profiler.ProfilerActivity.CPU,
                torch.profiler.ProfilerActivity.MUSA,
            ]
            profile = torch.profiler.profile(
                activities=activities,
                record_shapes=True,
                profile_memory=True,
                with_stack=False,
            )
            profile.__enter__()

        start = time.perf_counter()
        for _ in range(args.iterations):
            output = forward_workload(
                model,
                input_ids,
                attention_mask,
                batched,
            )
        torch.musa.synchronize()
        elapsed = time.perf_counter() - start

        if profile is not None:
            profile.__exit__(None, None, None)
            trace = args.trace or (
                f"results/{args.mode}.json"
            )
            Path(trace).parent.mkdir(
                parents=True,
                exist_ok=True,
            )
            profile.export_chrome_trace(trace)
            table = profile.key_averages(
                group_by_input_shape=True
            ).table(
                sort_by="self_device_time_total",
                row_limit=30,
            )
            print("=== TORCH_PROFILER_TOP ===")
            print(table)

    checksum = float(output.float().mean().cpu())
    result = {
        "model": args.model,
        "mode": args.mode,
        "dtype": str(dtype),
        "batch_size": args.batch_size,
        "seq_len": args.seq_len,
        "iterations": args.iterations,
        "total_s": elapsed,
        "batch_latency_ms": (
            elapsed * 1000 / args.iterations
        ),
        "sample_latency_ms": (
            elapsed
            * 1000
            / (args.iterations * args.batch_size)
        ),
        "samples_per_s": (
            args.iterations
            * args.batch_size
            / elapsed
        ),
        "checksum": checksum,
        "max_memory_mb": (
            torch.musa.max_memory_allocated()
            / 1024**2
        ),
    }
    print(
        "RESULT_JSON="
        + json.dumps(result, sort_keys=True)
    )


if __name__ == "__main__":
    main()

这个脚本有几个刻意的设计：

• 三种模式共用相同输入和随机种子；
• eval() 与 inference_mode() 排除训练开销；
• warmup 后才计时；
• 计时边界显式同步 MUSA；
• record_function 给 Torch Trace 添加高层语义；
• --pre-delay 用于配合 MSYS 跳过加载和 warmup。

先做一个小规模 Smoke Test：

python bert_infer.py \
  --mode batch-fp32 \
  --batch-size 4 \
  --seq-len 32 \
  --warmup 1 \
  --iterations 1

只要输出包含 RESULT_JSON= 且 checksum 不是 NaN，就说明推理链路已经跑通。

3. 先跑无 Profiler 基准

Profiler 会引入额外开销，所以任何优化对比都必须先用无 Profiler 基准建立事实。

export HF_HUB_OFFLINE=1
cd ~/musa_profile_lab

python bert_infer.py \
  --mode serial-fp32 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 3 \
  --iterations 10

python bert_infer.py \
  --mode batch-fp32 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 3 \
  --iterations 10

python bert_infer.py \
  --mode batch-fp16 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 3 \
  --iterations 10

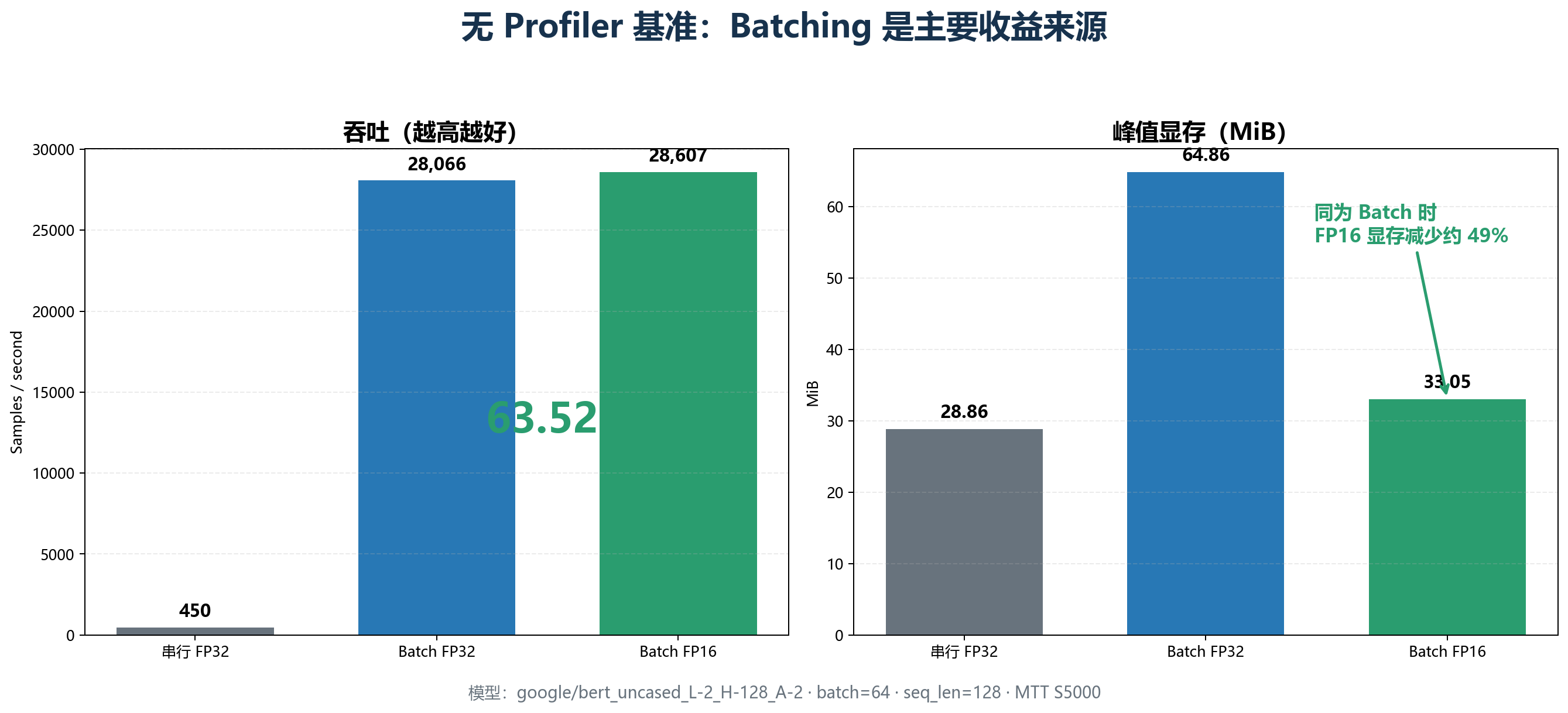

实测：

• 串行 FP32：142.116 ms / 64 samples，450.34 samples/s
• Batch FP32：2.280 ms / 64 samples，28065.69 samples/s
• Batch FP16：2.237 ms / 64 samples，28607.44 samples/s

Batch FP32 相对串行提升 62.32x。FP16 在 Batch FP32 基础上只再提升 1.93%，但将峰值显存从 64.86 MiB 降到 33.05 MiB。

4. 第一级：Torch Profiler 找框架级重复

4.1 为什么先用 Torch Profiler

Torch Profiler 的成本最低，而且最接近模型代码。它适合回答：

• 哪些 Operator 被调用；
• 每个 Operator 被调用多少次；
• 输入 Shape 是否符合预期；
• 是否存在 Python 循环、重复分配或同步；
• 优化后计算图是否真的变小。

采集三个模式：

python bert_infer.py \
  --mode serial-fp32 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 2 \
  --iterations 1 \
  --torch-profile \
  --trace results/torch_serial_fp32.json

python bert_infer.py \
  --mode batch-fp32 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 2 \
  --iterations 1 \
  --torch-profile \
  --trace results/torch_batch_fp32.json

python bert_infer.py \
  --mode batch-fp16 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 2 \
  --iterations 1 \
  --torch-profile \
  --trace results/torch_batch_fp16.json

将 JSON 拷贝到本机后，可以用 Chrome Trace Viewer 或 Perfetto 打开：

chrome://tracing
https://ui.perfetto.dev/

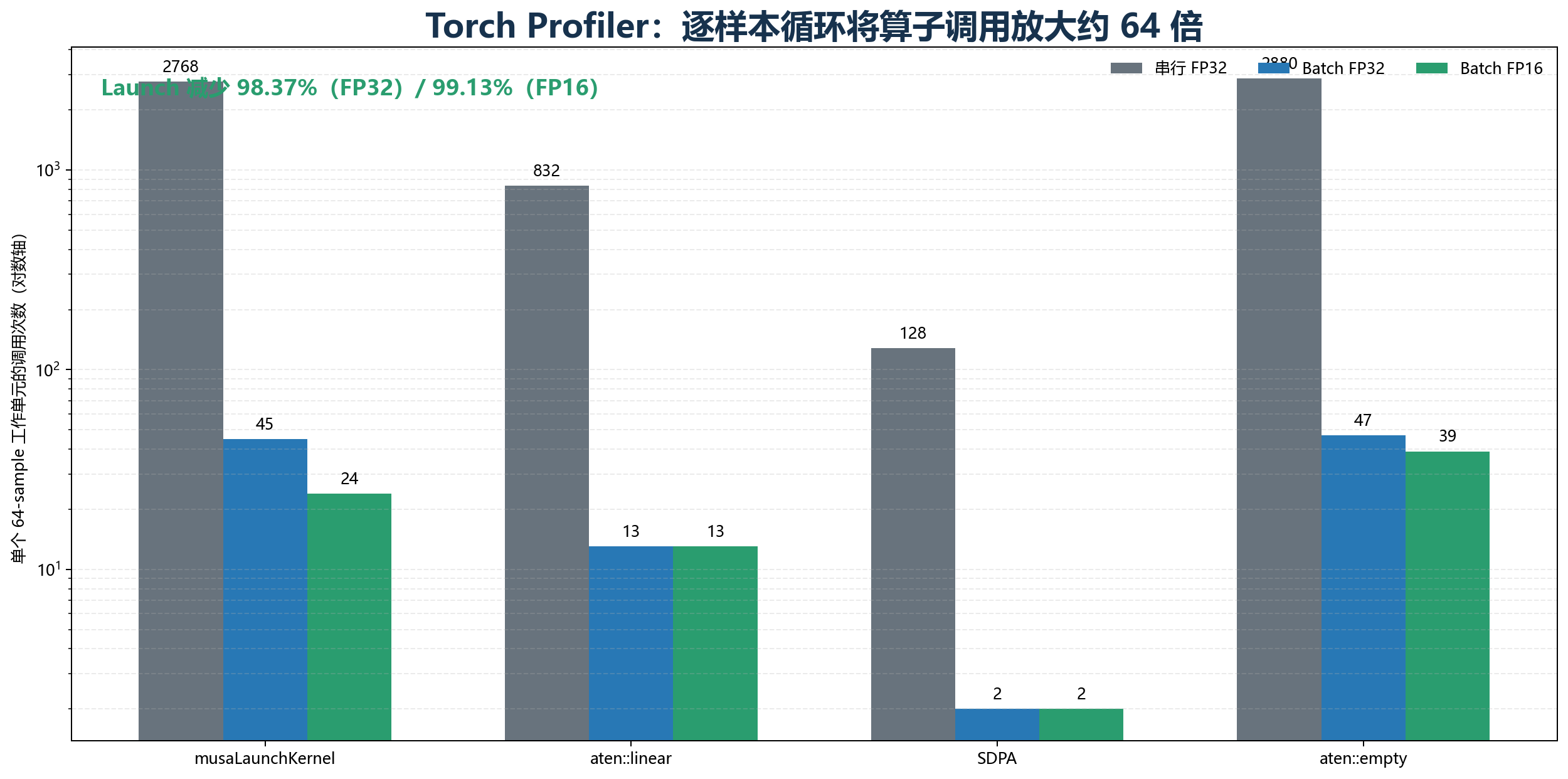

4.2 如何解读

单个 64-sample 工作单元中：

• musaLaunchKernel：2768 → 45 → 24
• aten::linear：832 → 13 → 13
• scaled_dot_product_attention：128 → 2 → 2
• aten::empty：2880 → 47 → 39

linear 和 attention 恰好减少 64 倍，说明根因就是逐样本循环。

4.3 本层能做出的决策

看到这种调用结构后，不应该立刻去调 GEMM Tile，而应该先消除 Python 循环。

本层优化收益：

• FP32 Launch 数减少 98.37%
• FP16 Launch 数减少 99.13%
• 端到端吞吐提升 62.32x

4.4 当前版本的边界

本文的 torch/torch_musa 组合虽然提供：

torch.profiler.ProfilerActivity.MUSA

但 Trace 主要包含 privateuse1_runtime 的 Launch API，没有完整设备 Kernel Duration，也没有可直接排序的 self_musa_time_total。

这不是继续猜测的理由，而是切换到 MSYS 的信号。

5. 第二级：MSYS 看系统时间线

5.1 MSYS 解决什么问题

MSYS 类似 Nsight Systems，用来回答：

• CPU Runtime API 与设备 Kernel 如何排列；
• GPU 是否持续有工作；
• 是否存在大段 Gap；
• 是否有大量很短的 Kernel；
• 哪个 Kernel 占总设备时间最多；
• 是否存在不必要的 memcpy 或 synchronize。

5.2 采集稳态区间

脚本先 warmup，再通过 --pre-delay 4 等待；MSYS 用 --delay 3 启动采集。这样模型加载和稳态区间更容易分离。

基线：

msys profile \
  -t musa \
  --delay 3 \
  -o results/msys_serial \
  /usr/bin/python bert_infer.py \
  --mode serial-fp32 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 2 \
  --iterations 20 \
  --pre-delay 4

优化后：

msys profile \
  -t musa \
  --delay 3 \
  -o results/msys_batch \
  /usr/bin/python bert_infer.py \
  --mode batch-fp16 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 2 \
  --iterations 1200 \
  --pre-delay 4

生成统计：

msys stats \
  -r musa_gpu_kern_sum,musa_api_sum,musa_gpu_sum,musa_kern_exec_sum,musa_api_gpu_sum \
  -f json \
  -o results/serial_stats \
  results/msys_serial.msys-rep

msys analyze \
  -f json \
  -o results/serial_analysis \
  results/msys_serial.msys-rep

msys export \
  -t json \
  -f true \
  -o results/msys_serial_trace.json \
  results/msys_serial.msys-rep

对 optimized report 重复同样操作。

5.3 MSYS 实测发现

串行 FP32 稳态：

• 每个 64-sample 工作单元约 3088 个硬件事件；
• GPU In-use 约 17.47%；
• 首要热点是 musa_asm_sgemm_nt_256_128x128_epilogue_robust64；
• 该 Kernel 占 Kernel 时间 61.76%，平均 25.142 us；
• CopyLastContiguousKernel 占 7.34%。

Batch FP16 稳态：

• 每个工作单元约 38 个硬件事件，减少约 81.3x；
• GPU In-use 约 15.47%；
• 热点切换为 TCE FP16 GEMM，平均 14.776 us；
• 出现 musa_asm_htce_flash_atten_512_256x128x128_persistence。

In-use 没有变成 100% 并不代表优化失败。这个模型只有 2 层、Hidden Size 128，本身太小。优化后的价值是用相近的几毫秒处理更多请求。

5.4 两个容易踩的坑

第一个坑：在某些环境中启用 OS Runtime Trace：

msys profile -t musa,osrt ...

会导致 Python 在 init_fs_encoding 阶段失败：

FileExistsError: [Errno 17] File exists: '/usr/lib/python3.10'

纯 -t musa 的最小测试正常，所以这是 OSRT 注入与当前环境/Python 的兼容性问题，不是 Python 安装损坏。本次直接使用 -t musa 完成分析。

第二个坑：msys profile 会读取 stdin 以响应 q。不要把多个 Profile 命令通过同一个 stdin 连续喂给它，否则后续 Shell 内容可能被 Profiler 吃掉。

6. 第三级：MCU 看单个热点 Kernel

6.1 为什么必须最后用 MCU

MCU 会 Replay Application 多次收集 Counter。它的开销最高，因此必须先从 MSYS 获得真实热点名，再用精确 -k 和 -c 1 采集。

不要用 MCU 下打印的模型 latency 做端到端对比，因为 Replay 会将一次推理放大很多倍。

基线热点：

mcu \
  -f \
  -o results/mcu_serial \
  -k musa_asm_sgemm_nt_256_128x128_epilogue_robust64 \
  -c 1 \
  --sections SpeedOfLight,LaunchStats,MemoryWorkloadAnalysis \
  /usr/bin/python bert_infer.py \
  --mode serial-fp32 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 1 \
  --iterations 1

优化后热点：

mcu \
  -f \
  -o results/mcu_batch \
  -k musa_asm_hhhhssgemm_nt_tce_128_64x64B128_epilogue_stage4 \
  -c 1 \
  --sections SpeedOfLight,LaunchStats,MemoryWorkloadAnalysis \
  /usr/bin/python bert_infer.py \
  --mode batch-fp16 \
  --batch-size 64 \
  --seq-len 128 \
  --warmup 1 \
  --iterations 1

两次采集都执行了 8 个 Replay Pass，并分别生成 789 行 Counter Data：

results/mcu_serial.mcu-rep
results/mcu_batch.mcu-rep

6.2 LaunchStats 给出的决定性证据

基线：

Grid  = (1, 1, 1)
Block = (256, 1, 1)

优化后：

Grid  = (2, 128, 1)  # 256 blocks
Block = (128, 1, 1)

6.3 本层应该做什么决策

这组数据说明：

• 问题不是 SGEMM 的局部指令效率；
• 只有 1 个 block 时，手写 Kernel 也无法弥补 55 个空闲 MP；
• 正确方向是扩大工作粒度；
• Batch 后切换到 TCE FP16 GEMM 和 Flash Attention，说明优化路径已经生效。

MCU 的收益不是再凑一个端到端百分比，而是验证优化机制，并阻止错误的 Kernel 微优化。

7. 继续做 Batch Sweep

对于 Tiny Model，固定 Batch 64 不一定是吞吐上限。继续测试：

for b in 1 4 16 64 128 256; do
  python bert_infer.py \
    --mode batch-fp16 \
    --batch-size "$b" \
    --seq-len 128 \
    --warmup 5 \
    --iterations 30
done

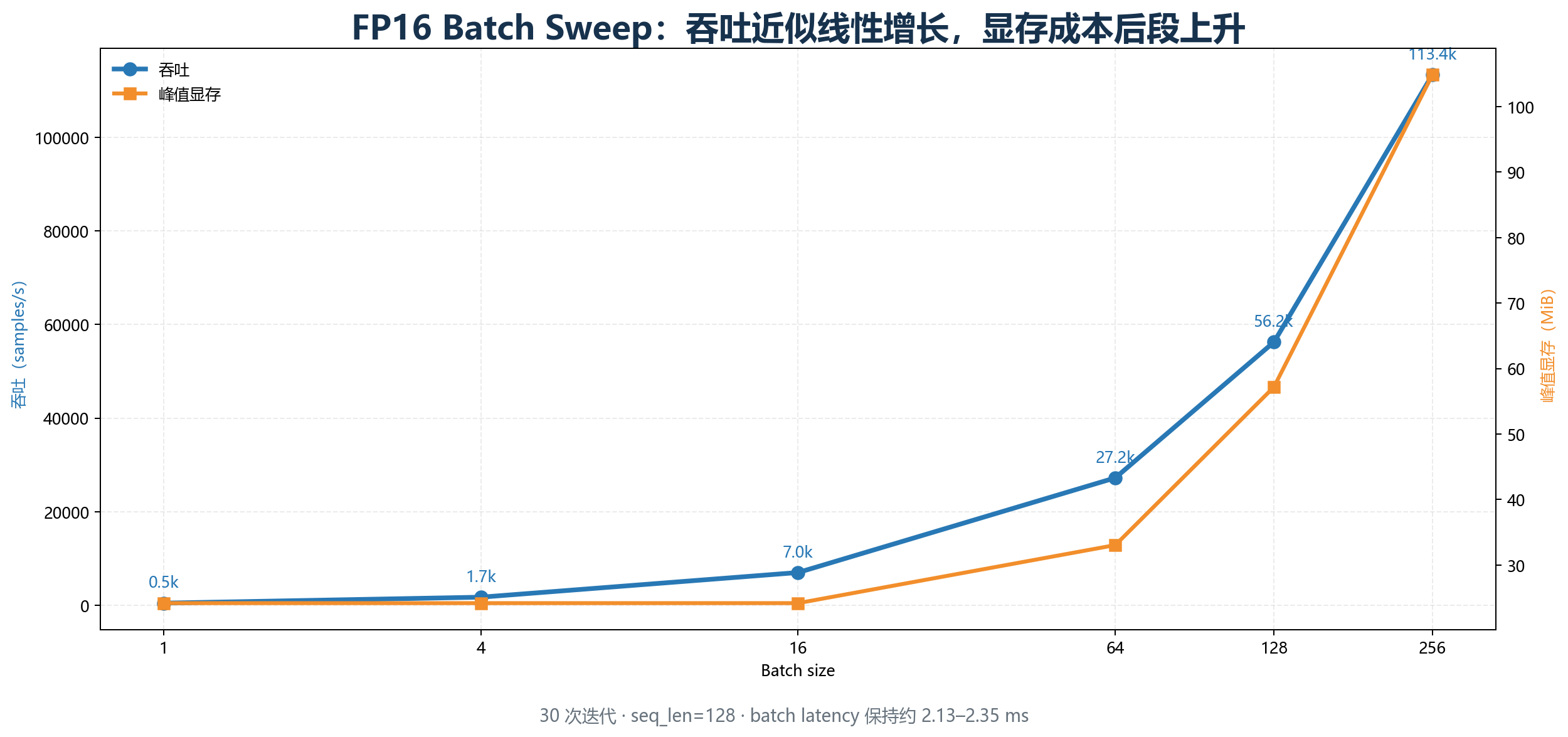

实测：

• Batch 1：470.20 samples/s，24.19 MiB
• Batch 4：1740.95 samples/s，24.19 MiB
• Batch 16：7007.44 samples/s，24.19 MiB
• Batch 64：27229.32 samples/s，33.05 MiB
• Batch 128：56227.06 samples/s，57.18 MiB
• Batch 256：113368.17 samples/s，104.88 MiB

Batch Latency 始终约为 2.13–2.35 ms，吞吐近似线性增长。

生产系统不应盲目固定 Batch 256，而应根据两个约束动态选择：

1. 延迟 SLO：请求最多允许等待多久；
2. 显存预算：并发模型、KV Cache 和其他服务还需要多少空间。

比较实用的做法是动态 Batching + 长度分桶：

• 在一个短时间窗口中聚合请求；
• 按 Sequence Length 分 Bucket；
• 达到 Batch 上限或等待超时就立即发车；
• 避免长短请求混在一起产生过多 Padding。

8. 验证 FP16 数值误差

性能优化不能只看速度。使用相同权重、相同输入分别执行 FP32 和 FP16：

import json
import torch
import torch_musa
from transformers import AutoModel

model_id = "google/bert_uncased_L-2_H-128_A-2"
device = torch.device("musa:0")

model = AutoModel.from_pretrained(model_id)
model.eval().to(device)

g = torch.Generator(device="cpu").manual_seed(2026)
ids = torch.randint(
    100,
    model.config.vocab_size,
    (64, 128),
    generator=g,
    dtype=torch.long,
).to(device)
mask = torch.ones_like(ids)

with torch.inference_mode():
    fp32 = model(
        input_ids=ids,
        attention_mask=mask,
    ).last_hidden_state.float().cpu()

    model.half()
    fp16 = model(
        input_ids=ids,
        attention_mask=mask,
    ).last_hidden_state.float().cpu()

diff = (fp32 - fp16).abs()
cosine = torch.nn.functional.cosine_similarity(
    fp32.flatten().double(),
    fp16.flatten().double(),
    dim=0,
)

print(json.dumps({
    "cosine_similarity": float(cosine),
    "mean_abs_error": float(diff.mean()),
    "max_abs_error": float(diff.max()),
}, indent=2))

本文结果：

cosine_similarity = 0.999999131985
mean_abs_error     = 0.00111281115
max_abs_error      = 0.0157820880

这个误差对本实验可接受，但真实业务仍要使用任务指标验证，例如准确率、召回率、生成质量或回归集通过率。

9. 一套可以复用的分级调试流程

Step 0：无 Profiler 基准

• 固定输入、Seed、Batch 和 Sequence Length；
• Warmup 后再计时；
• 计时边界同步设备；
• 排除模型下载和加载；
• 保存 Checksum 或业务输出。

Step 1：Torch Profiler

先看 Operator、Shape、调用次数、Python Annotation 和内存分配。

如果调用数随样本数线性膨胀，优先修：

• Batching
• Cache
• Python 循环
• 同步
• 重复分配

Step 2：MSYS

查看：

• GPU Gap
• 短 Kernel 数量
• Memcpy/Sync
• 热点 Kernel 汇总
• 优化前后事件数量

最终拿到真实 Kernel 名。

Step 3：MCU

精确指定热点 Kernel（-k）；限制采集数量（-c 1）；采集 SpeedOfLight、LaunchStats、MemoryWorkloadAnalysis 三个 Section。

只有以下情况才值得考虑自定义 Kernel：

• Grid 已足够大；
• 热点占比高且稳定；
• MCU 明确显示 Occupancy、带宽、Bank Conflict 或 Tile 存在瓶颈；
• 框架级重复和系统级 Gap 已经消除。

Step 4：回到无 Profiler 基准

重新比较：

• 吞吐
• P50/P95/P99 延迟
• 峰值显存
• 正确性
• 业务指标

10. 常见问题

为什么 FP16 只提升 1.93%？

因为这是一个 2 层、Hidden Size 128 的 Tiny BERT。Batch 后一次推理只有约 2.3 ms，Launch 和框架开销占比较高。更大的模型通常会体现更明显的 FP16 算力收益。

为什么 GPU In-use 只有约 15–17%？

In-use 低不等于吞吐低。该模型工作量太小，优化后用相近时间处理了几十倍样本。对在线服务来说，吞吐、尾延迟和成本比“看起来满载”更重要。

为什么不用 MCU 直接分析整个模型？

MCU 会 Replay 并采集大量 Counter。直接抓整个模型会很慢、报告很大，也难以解读。正确方式是先用 MSYS 找热点，再精确抓一个 Kernel。

Profiler 下的延迟为什么比普通 Benchmark 大？

Profiler 会记录 Shape、内存、Runtime Event，MCU 还会 Replay。Profiler 的时间用于定位，不用于最终性能结论。

如何打开报告？

• Torch Trace：Perfetto 或 Chrome Trace Viewer
• MSYS：msys export -t json 后用 Trace Viewer
• MCU：mcu-ui results/mcu_batch.mcu-rep

在无桌面环境中，可以通过 X11/VNC 转发 MCU UI；也可以读取 .mcu-rep 中的 Kernel Metadata。

11. 产物清单

本文实验目录：

~/musa_profile_lab/

主要产物：

bert_infer.py
validate_outputs.py
summarize_results.py
TUTORIAL.md
results/summary.json
results/torch_*.json
results/msys_*.msys-rep
results/msys_*_trace.json
results/*_stats_*.json
results/*_analysis_*.json
results/mcu_serial.mcu-rep
results/mcu_batch.mcu-rep
results/validation.json
results/batch_sweep.txt

结语

这次优化最重要的收获不是 63.52x 这个数字，而是确定了每个工具应该在什么时候使用：

• Torch Profiler 找框架级重复；
• MSYS 找系统级 Gap 和真实热点；
• MCU 验证单 Kernel 是否匹配硬件。

正确的性能调试不是一开始就钻进最底层，而是用证据逐层缩小问题：

在本文案例中，框架层 batching 解决了最大问题；FP16 带来更合适的 TCE/Flash Attention 路径和显存收益；MCU 则证明了底层机制，并避免把时间浪费在无法填满硬件的单 Block SGEMM 上。
