GPU 光栅化技术综述

概述

在虚拟场景中，物体有不同的表达方式，如以离散或可微形式。以图元（如三角形片面）为单位的离散表达，为如今最常用的表达，而光栅化则是将这种3D表达转换为2D屏幕内容的一种手段。随着时间和需求发展，虚拟场景的物体越发复杂，其中所包含的图元在急剧攀升，为高效率的光栅化带来挑战，为此光栅化被固化为现代GPU的一个重要组件，而 DirectX， OpenGL, Vulkan 等图形 API 则为使用它的重要接口。除了效率，管线的设计非常重要，其灵活度一方面也决定了上层软件设计的表达能力。

Figure 1: Rasterization[1]

发展

功能

早期的光栅化管线为不可编程式的固化功能，即给定一定格式的输入，其返回固定格式输出的形式，对图形表达能力有较大幅度的限制，后来的可编程管线的引入大幅提高了管线的灵活度，如顶点，几何，像素等着色器，从而提高了渲染的表现能力。但这同时也将光栅化管线切分的越来越细，且越来越复杂，每个阶段都存在一些约束，这也在不断提高用户使用的门槛。从 GPU 光栅化的起因来看，其本身是为了解决效率问题，在算力和架构的不断提升和优化之后，能否减少固化功能，提高通用性，重新使其化繁为简，或是提出更为灵活的结构一直是一个重要的话题。如Mesh Shader的提出，重新整合了顶点，细分，几何着色器的能力，功能上基本向通用计算着色器靠拢，一方面简化了管线，一方面也提高了其灵活性，用户能够自定义输入数据，从而支持自定义几何数据压缩等[4]。当然，其与图形 API 以及 3D 软件的底层实现是高度耦合的，而它们的实现都是比较复杂的，这会成为相关技术迭代的一个阻力。

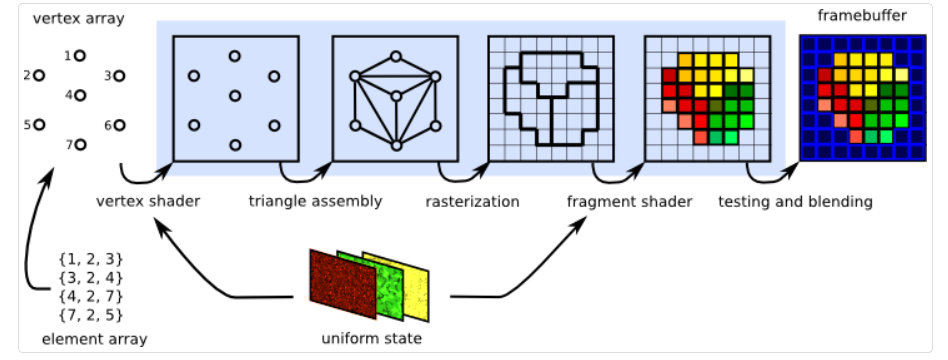

Figure 2: Graphic Pipeline[2]

性能

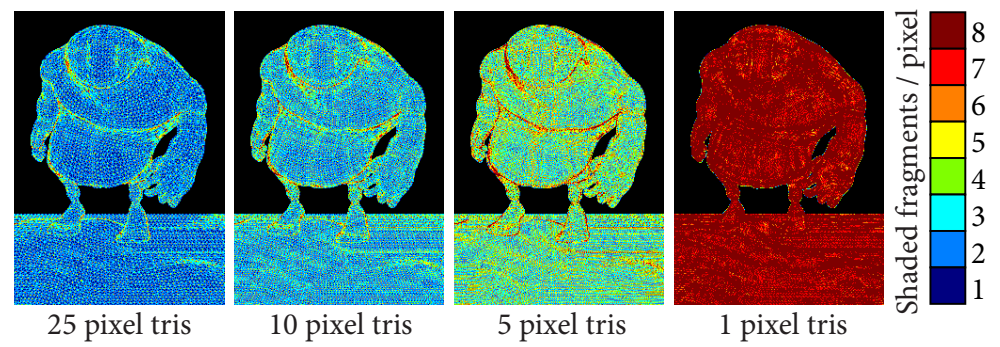

一方面GPU固化的光栅化管线针对通用设计的，如通常面向较大的图元，而在不同粒度的图元，通常理论上所占用的算力不同，这导致其需要思考一个折中的方法，能够统一的处理所有样例，这可能也导致在某些情况下容易出现低效的表现，如密集的像素级的图元，由于功能设计上的让步，使其通常容易导致 OverDraw，或者说产生多余像素，而 UE5 中 Nanite 所使用软光栅的部分优势也来源于此。这也迫使我们思考，是否需要改变如今管线的设计，解决如今存在的问题，或是将编程能力转交到用户手里。另一方面，由于渲染本身所依赖的数据量较大，有限的资源经常也会成为性能瓶颈的因素，因此对多种资源的合理调度，变得异常重要。实际场景中，计算单元往往难以达到完全利用，那么如何在保证功能正确的情况下，提高计算单元占用率，即算力利用率，也是重要的话题。
